Как определить размер «под ключ» болта и гайки?

Подобрать гаечный ключ или головку к крепежу — дело пары секунд, если известен его размер «под ключ». Узнать его можно штангенциркулем, по заводской маркировке, или сверившись с таблицей по диаметру резьбы. Разберем все способы.

Что означает размер «под ключ»

В обозначениях крепежа размер «под ключ» прячется за буквой S и считается в миллиметрах. По сути это поперечник шестигранной головки, замеренный от одной грани до противоположной, за которые держится любой ключ во время затяжки.

Сложность в том, что число «под ключ» легко спутать с диаметром резьбы, хотя величины это разные. У десятого болта на резьбу приходится 10 мм, а грани головки разведены шире — на 17. Буква М с числом рядом описывает стержень, а не головку, поэтому подобрать инструмент «по номеру болта» не выйдет.

Как определить размер болта или гайки по диаметру резьбы

Когда резьба известна, размер ключа берут из таблицы. Если же на руках только сам крепеж, выручает один из трех приемов:

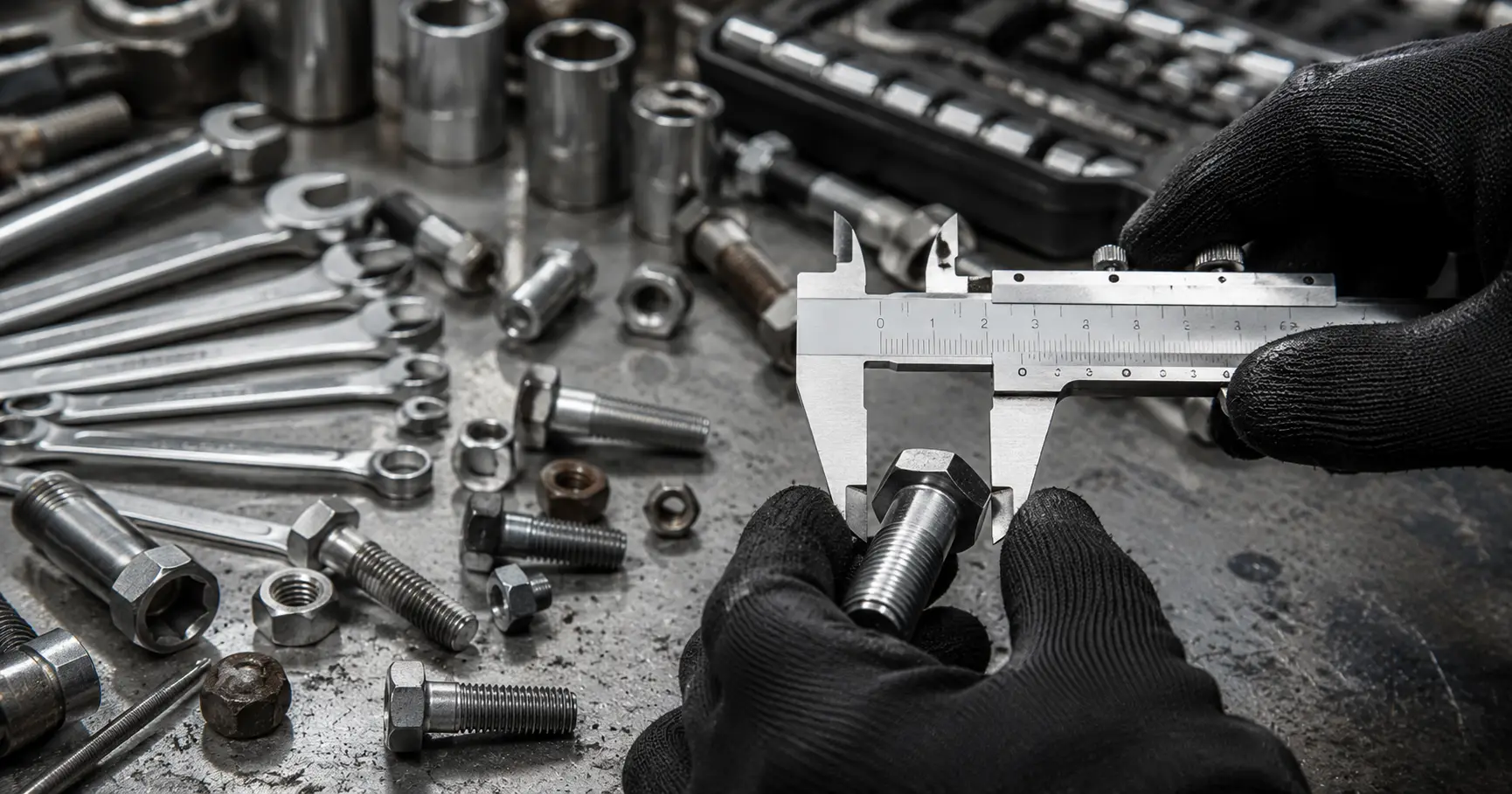

• Замер инструментом — приложите губки штангенциркуля к двум противоположным плоскостям головки, и показанное число окажется размером ключа
• Чтение маркировки — у крепежа по ГОСТ нужная цифра стоит в самом обозначении, скажем, пометка «S19» прямо указывает на ключ 19 мм
• Сверка с таблицей — по известному диаметру (М8, М12 и далее) ищете соответствующее значение

Самым точным способом является замер по граням, поскольку не зависит ни от маркировки, ни от стандарта крепежа.

Таблица размеров болтов и гаек под ключ

Для болта и гайки одной резьбы ключ нужен один — высота гайки шире головку не делает, на размер «под ключ» она никак не влияет. Почти для всех диаметров это значение совпадает в любом стандарте, и только четыре размера у ГОСТ/DIN и ISO разнятся

Расхождение между стандартами есть только у болтов М12, М10, М14 и М22 — на них стоит обратить внимание, если крепеж импортный. У всех остальных размеров ключ одинаков независимо от стандарта.

Появилось это расхождение не случайно. Международный стандарт ISO в свое время уменьшил головки у части размеров, чтобы сократить расход металла и свести разношерстные европейские нормы к единому ряду. ГОСТ же оставил прежние, более крупные головки, поэтому отечественный болт М10 закручивают ключом на 17, а его европейский аналог по ISO — ключом на 16.

Под какой ключ подходят болты М5, М6, М8, М10, М12, М14, М16, М18, М20, М24 и М30

Ниже — размер ключа для каждого распространенного диаметра. Там, где ГОСТ и ISO расходятся, указаны оба значения.

Запоминать весь ряд не обязательно, достаточно знать, что есть таблица, и помнить про четыре «спорных» размера, где для импортного и отечественного крепежа нужны разные ключи.

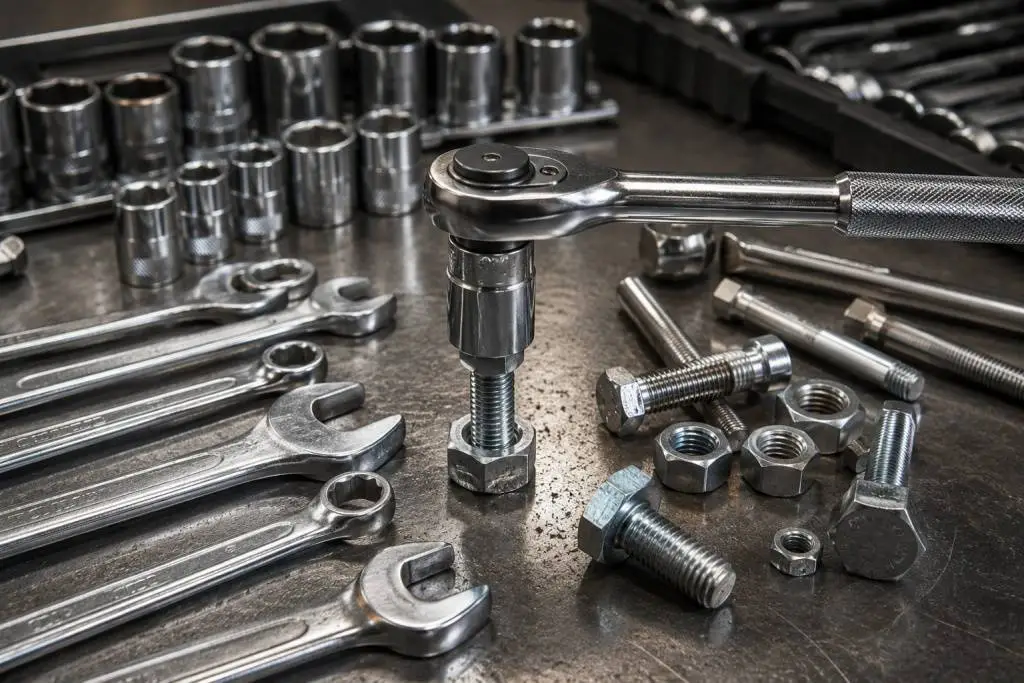

Размеры гаечных ключей и торцевых головок

Гаечные ключи и торцевые головки маркируются тем же числом, что и размер «под ключ» — инструмент «на 13» рассчитан на головку шириной 13 мм. Рожковые и накидные ключи нормируются по ГОСТ 2839-80, а их размер выбит с обеих сторон корпуса.

Под один и тот же размер выпускают несколько типов инструмента, и от выбора зависит, сорвете вы грани или нет:

• Рожковый ключ — захватывает головку с двух сторон, им удобно работать и проще подлезть в узкое место, но на закисшем крепеже легко слизывает грани
• Накидной ключ — охватывает все шесть граней кольцом, держит крепче и рассчитан на усилие, проигрывая лишь в скорости накидывания
• Комбинированный ключ — с одной стороны рожок, с другой накидное кольцо того же размера, самый универсальный вариант для набора
• Торцевая головка с трещоткой — обхватывает головку полностью и работает быстрее всех там, где есть доступ сверху

Для легкой сборки хватает рожковых и комбинированных ключей, а ответственную затяжку и закисший крепеж доверяют накидным ключам и головкам — они распределяют усилие по всем граням и почти не срывают их.

Ходовой ряд размеров, который закрывает большинство задач, такой:

• Мелкие — 8, 10, 11, 13 мм для крепежа М5–М8
• Средние — 17, 19, 22, 24 мм для М10–М16
• Крупные — 27, 30, 36 мм и выше для М18, болтов М20 и больше

Для метрического крепежа хватает одного набора с этим рядом размеров. Покупать под каждый размер сразу рожковый, накидной и головку есть смысл только при постоянной работе с крепежом

Размеры посадочных квадратов 1/4", 3/8" и 1/2" в миллиметрах

Торцевые головки крепятся на вороток или трещотку через посадочный квадрат — его размер указывают в дюймах. В пересчете на миллиметры (1 дюйм равен 25,4 мм) три основных квадрата выглядят так:

• 1/4" — 6,35 мм. Мелкие головки для деликатной работы, крепеж примерно до М8
• 3/8" — 9,53 мм. Универсальный средний привод, диапазон около М6–М14
• 1/2" — 12,7 мм. Силовой привод для крупного крепежа от М10 и выше

Под бытовые и большинство ремонтных задач хватает двух наборов — 1/4" для мелочи и 1/2" для серьезной затяжки. Привод 3/8″ — это золотая середина, когда 1/4″ уже не держит момент, а 1/2″ избыточен и громоздок. Одним таким набором можно крутить почти весь бытовой крепеж от болтов М6 до М14

Как подобрать ключ или головку без маркировки

Если на крепеже нет ни маркировки, ни данных по резьбе, размер определяют по факту.

• Если штангенциркуль есть, замерьте им головку от одной грани до противоположной, и это число будет размером ключа. Например, если между гранями ровно 24 мм, значит у вас болт М16 под ключ на 24
• Без штангенциркуля примеряйте крепеж к ключам по очереди, начиная с близкого на глаз размера.

Обязательно нужно ориентироваться на посадку. Ключ должен садиться плотно, без зазора и качания. Если же он болтается хоть немного, возьмите на размер меньше, иначе под усилием грани слижет.

Рожковым ключом крутить закисший или дорогой крепеж не стоит, потому что он опирается лишь на две грани и легко срывает их. Для ответственной затяжки используйте накидной ключ или торцевую головку.

Отдельная сложность — близкие, но не равные размеры метрики и дюймов. Именно на них чаще всего сворачивают грани:

• 1/2″ (12,7 мм) и 13 мм
• 9/16″ (14,3 мм) и 14 мм
• 3/4″ (19,05 мм) и 19 мм

Разница в доли миллиметра кажется пустяком, но под усилием ее хватает, чтобы ключ провернулся и зализал головку. Поэтому метрический крепеж крутят метрическим инструментом, а дюймовый — дюймовым.

Частые вопросы

Болт М10 под какой ключ?

Под десятый болт нужен ключ на 17 мм, если крепеж сделан по ГОСТ или DIN. У европейского крепежа по стандарту ISO головка чуть меньше, и нужен ключ на 16 мм. Само число 10 в названии указывает только на диаметр резьбы, к размеру ключа оно отношения не имеет.

Болт М8 под какой ключ?

Чтобы закрутить болт М8, нужен ключ на 13 мм, и в этом случае все стандарты сходятся — что ГОСТ, что DIN, что ISO дают одинаковую головку.

Ключ на 17 — какой это болт?

Ключ на 17 мм рассчитан на болт или гайку М10 по ГОСТ и DIN. У размеров по ISO та же резьба идет с головкой поменьше, под ключ 16 мм, поэтому если у вас импортный крепеж, нужно свериться с маркировкой.

Ключ 1/2 дюйма — сколько это в мм?

Половина дюйма равна 12,7 мм (целый дюйм — это 25,4 мм). Такой ключ почти совпадает с метрическим «на 13», но равными их считать нельзя — зазора в три десятых миллиметра достаточно, чтобы под нагрузкой провернуться и слизать грани. Поэтому под метрический крепеж нужен метрический ключ на 13 мм, под дюймовый — дюймовый на 1/2″.

Гайка под ключ 10 — какой размер?

Ключу на 10 мм соответствует гайка М6 — у нее грани разведены ровно на 10 мм. У болта М6 головка точно такая же, поэтому болт и гайку этого размера откручивают одним ключом

Заключение

Помните, что размер «под ключ» относится к головке, а не к резьбе. Узнают его по таблице диаметров или замером штангенциркуля, не упуская из виду четверку М10, М12, М14 и М22, на которых у ГОСТ/DIN и ISO будут разные значения.
