Как определить шаг резьбы без резьбомера

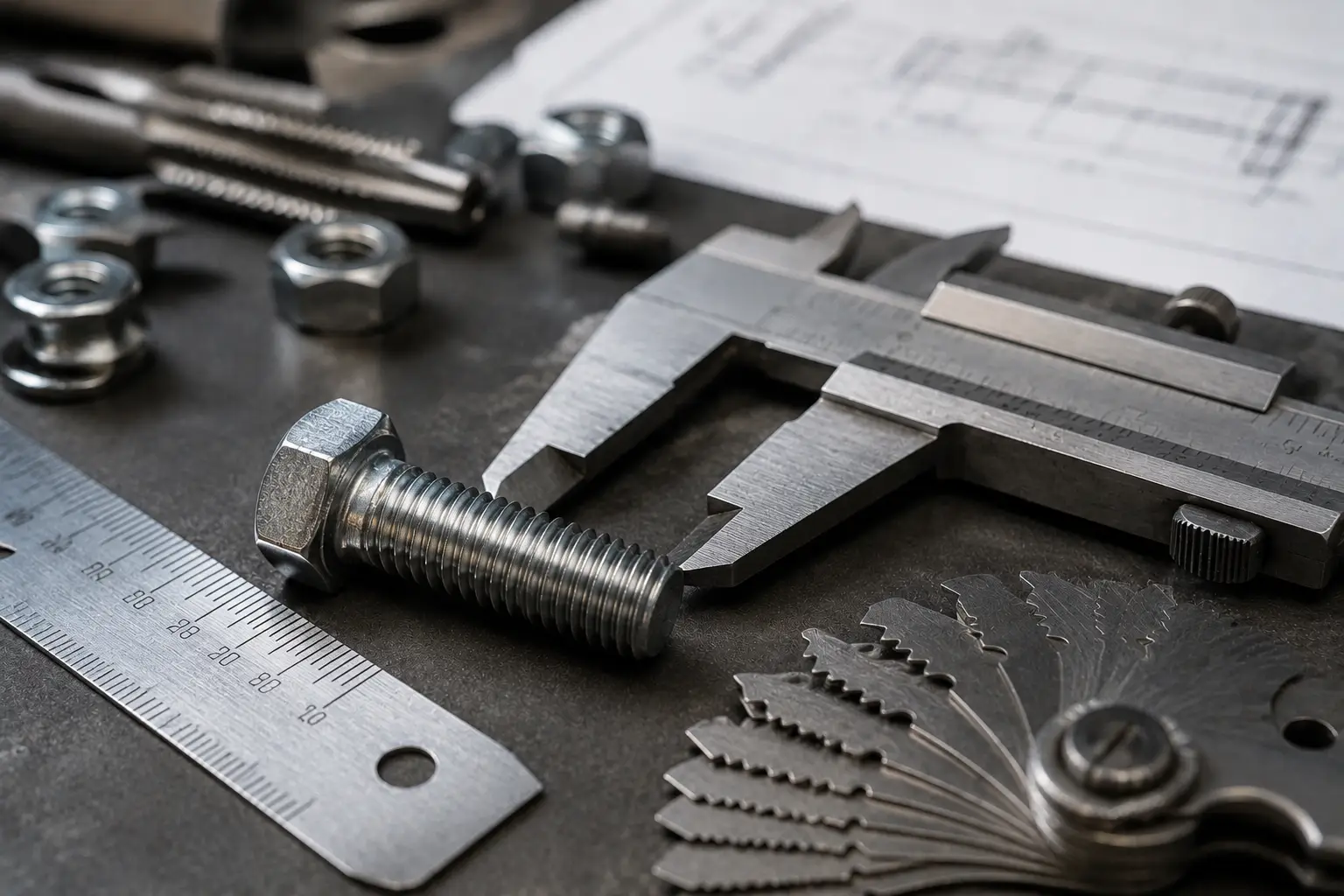

Определить шаг резьбы без резьбомера несложно, достаточно линейки или штангенциркуля и простых расчетов. Шаг нужен, чтобы подобрать ответную гайку, метчик или сменный болт, и ошибка здесь означает, что резьба не пойдет или сорвется. Разберем все способы измерения — и с резьбомером, и подручным инструментом, — на примере болтов, гаек и саморезов.

Что такое шаг резьбы и как он измеряется

У болта резьба нарезана по стержню ровной спиралью, и расстояние от одного гребня этой спирали до следующего как раз и называют шагом. Отсчитывают его вдоль оси крепежа, а у метрической резьбы выражают в миллиметрах и помечают в обозначении буквой P. Зависимость простая — чем плотнее посажены витки, тем шаг короче, и наоборот, у редких витков он крупнее.

Эта величина напрямую решает, сойдется ли крепеж в пару. Важно не путать шаг с глубиной резьбы или с диаметром — это разные величины. Шаг измеряют именно от вершины одного витка до вершины следующего, по линии, параллельной стержню. Вместе с наружным диаметром шаг полностью описывает резьбу, и записывают их через знак умножения, например М10×1,5.

Какие виды резьбы встречаются на крепеже

Прежде чем измерять, стоит понять, с какой резьбой вы имеете дело — методы для разных типов отличаются:

• Метрическая — самая массовая, профиль с углом 60°, размеры в миллиметрах, маркировка с буквой М
• Дюймовая — шаг считают числом витков на дюйм, диаметры дробные, обозначение в долях дюйма
• Трубная — закругленный профиль, бывает цилиндрической или конической, маркировка G и R
• Саморезная — крупная редкая под дерево или частая под металл, к метрическим стандартам не относится

К последней группе принадлежат саморезы и шурупы — их резьбу не сверяют с метрической таблицей, а измеряют подсчетом витков.

Как определить шаг резьбы с помощью резьбомера

Резьбомер — простой и точный инструмент. Это набор пластин-шаблонов, у каждой из которых зубцы повторяют профиль резьбы определенного шага. Работают им так:

1. Очистите резьбу от грязи и заусенцев

2. Прикладывайте пластины к виткам по очереди, пока зубцы одной не лягут в резьбу без зазоров

3. Считайте значение, выбитое на подошедшей пластине, — это и есть шаг

Резьбомеры выпускают отдельно под метрическую и дюймовую резьбу. Если совпадения нет ни с одной пластиной метрического набора, скорее всего резьба дюймовая или трубная.

Как измерить шаг резьбы без резьбомера

Если резьбомера у вас нет, можно использовать следующие методы:

• Подсчет по виткам — отмерить отрезок резьбы, сосчитать уложившиеся в него витки и поделить длину на их число
• Совмещение с делениями — приложить линейку к резьбе, и если штрихи миллиметров попадают точно на гребни, шаг составляет ровно 1 мм
• Расчет через диаметр — измерить толщину стержня по вершинам и сопоставить со справочной таблицей метрической резьбы
• Подбор эталона — найти болт или гайку с заведомо известным шагом и проверить, входят ли витки друг в друга без зазора

Проще всего подсчитывать по виткам, в этом случае вам понадобится только линейка.

Как определить шаг резьбы по виткам

Чтобы снизить погрешность, измеряйте сразу по нескольким виткам, а не по одному:

1. Приложите линейку вдоль резьбы параллельно стержню

2. Отметьте участок и посчитайте на нем число шагов между вершинами, лучше всего десять

3. Разделите измеренную длину на число шагов

Например, если десять витков уложились в 12,5 мм, шаг равен 1,25 мм, а это резьба М8. По одному-двум виткам так не считают — погрешность слишком велика, и результат разойдется со стандартом. Тем же подсчетом меряют и частую резьбу, например у такого крепежа, как саморезы по металлу.

Как измерить наружную резьбу на болте

У болта измеряют две величины — наружный диаметр и шаг. Диаметр снимают штангенциркулем по вершинам резьбы, поставив губки перпендикулярно стержню, а шаг считают по виткам описанным выше способом.

Место замера зависит от типа болта. У болтов DIN 933 резьба идет по всему стержню, поэтому мерить можно на любом участке. У болтов DIN 931 под головкой есть гладкая часть, и шаг считают только на резьбовом конце. Получив диаметр и шаг, резьбу записывают одной строкой — скажем, М12×1,75.

Как измерить внутреннюю резьбу гайки

С гайкой сложнее, потому что витки спрятаны внутри, и линейку к ним не приложить. Самый надежный прием такой:

1. Подберите болт, который свободно и без люфта вворачивается в гайку

2. Измерьте шаг и диаметр уже на этом болте

3. Перенесите полученные значения на гайку — резьба у них одинаковая

Если эталонного болта нет, диаметр отверстия замеряют внутренними губками штангенциркуля. Это даст внутренний диаметр резьбы, а номинальный размер находят прибавлением шага по таблице. Но способ с подбором болта проще и точнее.

Как определить диаметр и размер резьбы

Диаметр — вторая половина обозначения, и без него шаг бесполезен. Замеряют его по-разному для наружной и внутренней резьбы:

• Наружная резьба — диаметр по вершинам витков, как у болтов и шпилек
• Внутренняя резьба — диаметр отверстия по впадинам или подбором ответного болта

Дальше определяют тип резьбы по самому числу. У метрической диаметр выходит целым — 6, 8, 10, 12 мм, у дюймовой дробным — около 6,35 или 9,5 мм. Если диаметр целый и круглый, остается сверить шаг с таблицей метрической резьбы.

Таблица стандартных шагов метрической резьбы

Для метрического крепежа каждому диаметру соответствует свой крупный шаг, а у части размеров есть еще и мелкие варианты. Сверьте измеренное значение с таблицей:

Если расчетный шаг совпал с крупным из таблицы, перед вами обычная резьба и в маркировке его не указывают. Если же он меньше крупного, резьба мелкая, и шаг записывают полностью, например М10×1,25.

Частые ошибки при измерении резьбы

Среди основных ошибок можно выделить:

• Замер по одному-двум виткам — дает большую погрешность, мерить нужно по десяти
• Путаница диаметров — наружный диаметр болта меряют по вершинам, а отверстия гайки по впадинам
• Смешение метрики и дюймов — близкие размеры типа М12 и 1/2″ легко перепутать, хотя они несовместимы
• Замер грязной или смятой резьбы — налипшая грязь и забитые витки искажают результат
• Шаг вместо глубины — за шаг иногда принимают высоту профиля, а это разные величины

Частые вопросы

Как определить шаг резьбы без резьбомера?

Измерьте линейкой длину десяти витков и разделите на десять — получите шаг в миллиметрах. Либо замерьте наружный диаметр и возьмите стандартный шаг из таблицы метрической резьбы.

Что такое шаг резьбы простыми словами?

Это расстояние от вершины одного витка до вершины соседнего, измеренное вдоль стержня. Чем шаг меньше, тем чаще витки и мельче резьба.

Как узнать шаг резьбы по диаметру?

Замерьте наружный диаметр штангенциркулем и найдите его в таблице. Например, у М6 крупный шаг 1,0 мм, у М8 — 1,25 мм, у М10 — 1,5 мм.

Как измерить резьбу гайки без инструмента?

Подберите болт, который свободно вворачивается в гайку, и замерьте шаг и диаметр на нем. Резьба у пары одинаковая, поэтому значения переносятся напрямую.

Можно ли определить шаг обычной линейкой?

Да, для крупной резьбы линейки достаточно. Главное — считать по десяти виткам и делить общую длину на их число, тогда погрешность будет минимальной.

Заключение

Шаг резьбы определяют без резьбомера двумя путями — подсчетом по десяти виткам или замером диаметра со сверкой по таблице. У болта диаметр снимают по вершинам резьбы, у гайки удобнее подобрать ответный болт. Главное — мерить нужно по чистой резьбе и сразу по нескольким виткам, тогда результат совпадет со стандартом даже без специализированного инструмента.
