Как выбрать болт DIN: 933 или 931? Таблица, маркировка, применение

Когда на болте стоит маркировка DIN, это гарантирует, что его размеры, материал и резьба соответствуют строгим техническим требованиям. В России этот стандарт стал базой для разработки ГОСТов. Класс прочности болтов DIN показывает, выдержит ли изделие удар или вибрацию без разрушения стержня.

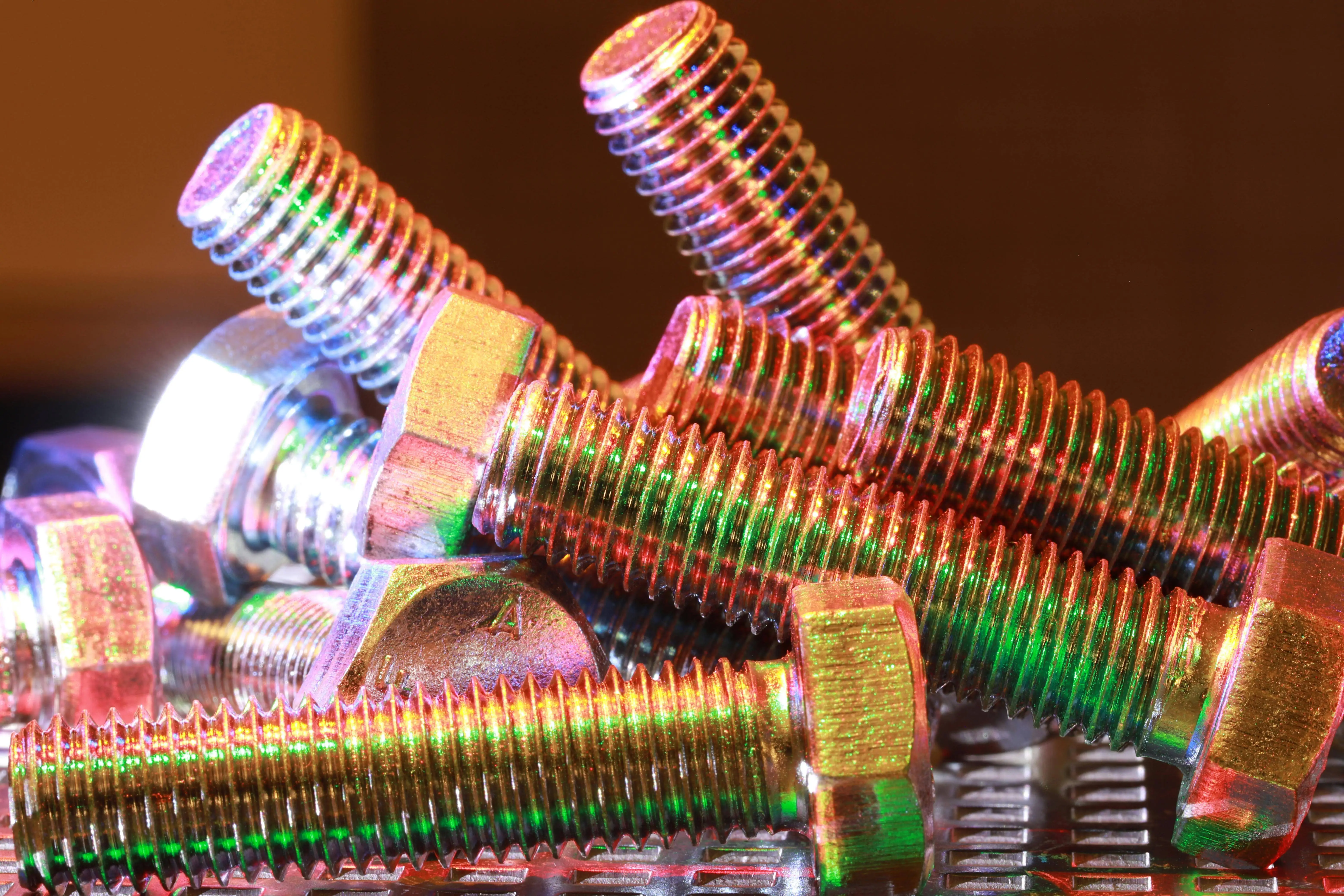

Что значит номер DIN 933

Цифры после аббревиатуры – это уникальное обозначение технических условий. DIN 933, что это значит? Это шестигранный болт с полной резьбой по всему стержню. В отличие от общестроительных вариантов, здесь метрический резьбовой ряд идет от головки до самого торца. Такая характеристика позволяет использовать изделие в ситуациях, где нужна максимальная площадь сцепления с гайкой.

Номер 933 был введен в середине XX века, когда инженеры заметили, что обычный крепеж плохо работает в узлах с высокой вибронагрузкой. Стержень с резьбой оказался надежнее. Гайка затягивается плотнее и не срывается от тряски.

Класс прочности обычно начинается от 8,8 (средненагруженные узлы) и доходит до 12,9 (высокие нагрузки). Цифры на головке обозначают класс прочности. Первое число, умноженное на 100, дает номинальную прочность на разрыв в Н/мм². Второе число, умноженное на первое и на 10, — это предел текучести материала.

Таблица размеров DIN 933

Ниже приведены востребованные размеры болтов DIN для диаметров от М3 до М14. Длина всегда измеряется без учета высоты шестигранника. Шаг резьбы указан для метрического стандарта с крупным шагом (мелкий маркируется дополнительно).

В таблице приведена минимальная и максимальная длина для каждого диаметра. В реальных каталогах вы встретите промежуточные значения.

Если нужен болт DIN 933 М10 длина 70 мм, ищите в строке М10. Размер под ключ 17 мм означает, что понадобится рожковый или накидной ключ на 17. Высота головки 6,4 мм важна, если болт утапливается в паз или установка происходит в ограниченном пространстве.

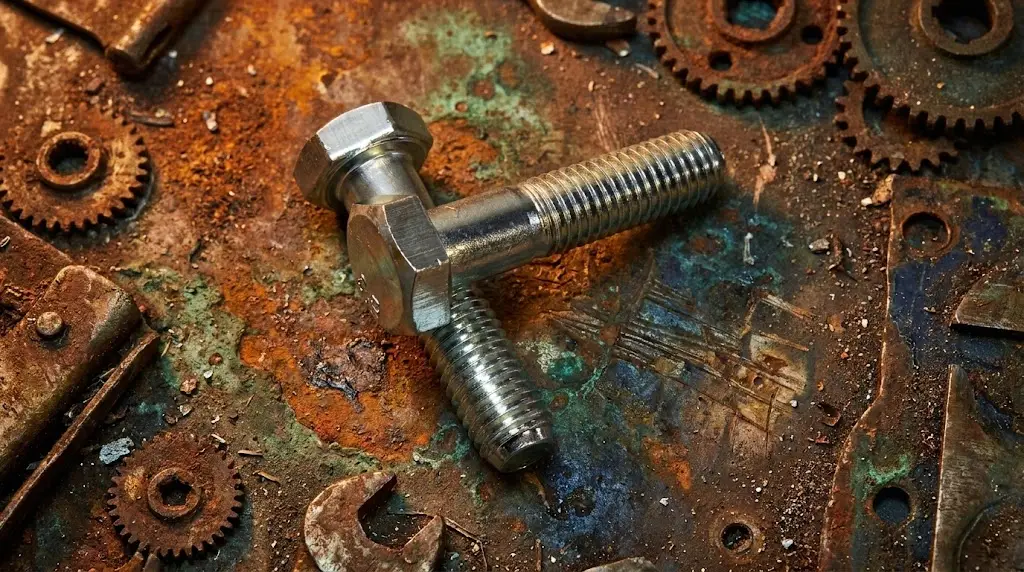

Отличие DIN 933 от DIN 931

Внешне крепежи похожи, но между ними есть разница. У модели 933 резьба полная, идет от самой головки до конца. 931 имеет гладкий участок стержня под головкой длиной примерно 1–1.5 диаметра.

Почему это важно:

• 933 лучше работает на срез, так как резьба распределяет нагрузку равномерно. Каждый виток берет на себя часть усилия.
• 931 используют там, где крепеж будет испытывать сильные поперечные вибрации. Гладкий стержень работает как палец, предотвращая разрушение витков резьбы.

Для фиксации шкивов или муфт берите DIN 933. Для крепления колес или рычагов DIN 931.

Классы прочности болтов DIN подробно

Класс прочности – это не просто цифры на головке, а паспорт несущей способности. Давайте разберем самые ходовые варианты и их применение.

• 4.6 самый слабый, встречается в дешевом крепеже из Китая. Не рекомендуем для ответственных узлов. Предел прочности 400 Н/мм².
• 5.8 обычный строительный вариант. Подходит для ограждений, навесов, несиловых соединений. Предел 500 Н/мм².
• 8.8 самый популярный для DIN 933. Используется в машиностроении, станках, автомобилях. Максимальная нагрузка 800 Н/мм². Крепеж выдерживает вес легкового автомобиля на одной резьбе (при диаметре М12).
• 10.9 высокопрочный вариант для мостов, кранов, тяжелой техники. Максимум 1000 Н/мм². Его уже нельзя резать болгаркой, только специальной ножовкой.
• 12.9 максимальный вариант для серийных болтов. Используется в авиации, гоночных автомобилях, прессах. Характеристика равна 1200 Н/мм². При этом изделие остается хрупким, оно не гнется, а ломается.

При отсутствии маркировки на головке нет гарантий качества.

Таблица соответствия DIN и ГОСТ

Немецкие нормы стали основой для советских и российских ГОСТ. Полного визуального совпадения может не быть (разница в радиусах или фасках), но взаимозаменяемость для стандартных задач 99%.

Российские стандарты часто имеют большие допуски, чем ISO, что важно для работы на морозе. Немецкая точность хороша в Европе, но на сибирском холоде зазор в 0.1 мм может стать проблемой из-за разного расширения металлов.

При заказе крупной партии всегда просите сертификат соответствия. Даже аналог по ГОСТу может отличаться по химическому составу стали. В немецких стандартах строже относятся к примесям серы и фосфора.

Какой DIN-стандарт выбрать для задачи

Когда брать 933:

• Крепление двигателя к раме, если продольные нагрузки.
• Фиксация шкивов и муфт, так как нужна максимальная площадь контакта.
• Соединение листов металла внахлест – полная резьба дает жесткость.
• Любое соединение, где болт работает только на растяжение.

Выбираем 931:

• Крепление колес, рычагов, подвески — поперечные нагрузки.
• Соединения с вибрацией (генераторы, компрессоры).
• Места, где болт может быть перекошен при монтаже.
• Длинные болты (более 200 мм) — экономия металла без потери прочности.
• Ремонт старой техники, где изначально стоял 931.

Когда брать другие стандарты:

• Для скрытого монтажа в мебели или корпусах используйте болт DIN 912 (потайной шестигранник).
• Для деревянных конструкций с закладными гайками подойдут болты DIN 603 (с квадратным усом, не проворачивается).
• Для агрессивных сред (химия, соленая вода) ищите DIN 933 из нержавейки A2 или A4 — класс прочности там будет ниже, но коррозии не будет.

Резюме: три главных правила работы с DIN

Подведем итог. Помните о классе прочности. Для обычного крепежа в воротах или ограждении достаточно 8.8. Для строповки грузов или крепления редукторов только 10.9 или 12.9. Всегда сверяйте маркировка на головке: цифры через точку, единственный честный признак качества.

• Первое правило: всегда проверяйте DIN перед покупкой. Если номер не выбит, а напечатан на пакете – это не DIN.
• Второе правило: длина должна минимум на 5–10 мм превышать толщину скрепляемых деталей. Для 933 с полной резьбой это особенно важно, так как гайка закручивается до упора.
• Третье правило: не экономьте на классе прочности. Разница в цене между 8.8 и 10.9 20–30%, а разница в надежности в разы.

Чтобы не тратить время на поиск по каталогам, вы можете купить болты под шестигранник с нужным DIN прямо под вашу задачу. Все позиции с сертификатами и маркировкой на головке. Для специальных задач лучше купить DIN 931 или заказать DIN 933 нестандартной длины (от 300 до 500 мм).
