Как выкрутить сломанный болт?

Выкрутить сломанный болт в большинстве случаев можно своими руками, без сварки и токарного станка. Но нужно подобрать метод под конкретную ситуацию — где-то достаточно ключа и проникающей смазки, а где-то понадобится сверление и экстрактор. Ниже разберем все рабочие способы извлечения обломка из глухого отверстия.

Почему болты ломаются, прикипают и не откручиваются

Чтобы вытащить обломок без новых проблем, нужно разобраться, что именно его держит. Болт обычно сам по себе не ломается. Основные причины, по которым крепеж клинит и срывается:

• Коррозия — ржавчина в зазоре резьбы расширяется и намертво заклинивает виток в витке
• Перетяжка — момент превысил предел прочности, и болт лопнул еще на сборке или при попытке открутить
• Гальваническая пара — сталь в алюминии или латуни прикипает из-за электрохимии, особенно во влаге
• Высокая температура — выпускной коллектор, тормоза, узлы двигателя «спекают» резьбу нагаром и окалиной
• Усталость металла — старый болт с микротрещинами лопается от малейшего усилия

Понимание причины подсказывает тактику. Прикипевший от ржавчины болт сначала отмачивают, перегретый — прогревают, а лопнувший от усталости обычно выходит легко, если получится зацепиться за тело обломка. Влияет и сам тип болта. Полнорезьбовые болты DIN 933 проще подобрать по длине и затянуть на любую глубину, но резьба по всему стержню создает концентраторы напряжения, и под знакопеременной нагрузкой может пойти трещина. Поэтому если соединение работает на срез и вибрацию, надежнее болты DIN 931 с гладким участком под головкой, потому что принимают нагрузку телом стержня, а не витками

Инструменты для извлечения сломанного болта

Базовый набор для извлечения сломанного крепежа выглядит так:

• Проникающая смазка типа WD-40 или специальный растворитель ржавчины
• Газовая горелка или строительный фен для прогрева прикипевшего соединения
• Набор экстракторов — конусных винтовых или с обратной спиралью
• Сверла по металлу, желательно кобальтовые, плюс сверла с левым вращением
• Керн и молоток для точной разметки центра
• Метчики для восстановления резьбы и плашки на случай правки самого болта
• Гайки, шайбы и сварочный аппарат для способа с привариванием

Набор зависит от того, насколько глубоко засел обломок и осталась ли над поверхностью хоть какая-то выступающая часть.

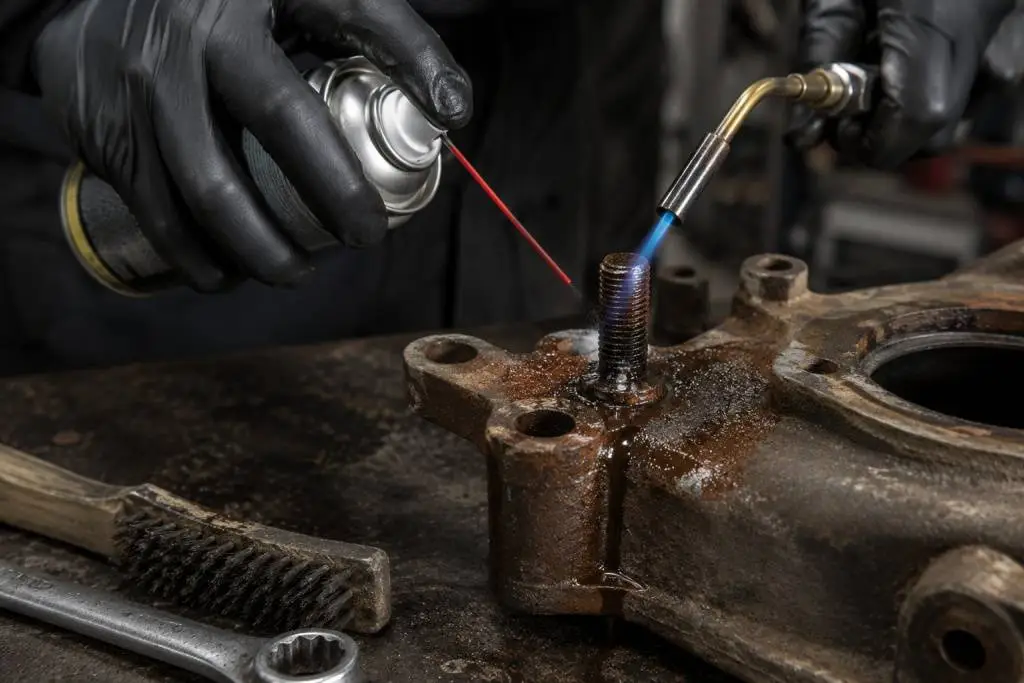

Как открутить заржавевший или прикипевший болт

Если головка целая, но болт не выходит, не спешите вырывать его силой. Именно так целый болт превращается в сломанный. Сначала соединению дают шанс расклиниться.

Порядок действий с прикипевшим, но еще целым болтом такой:

1. Очистите головку и резьбу от грязи и рыхлой ржавчины металлической щеткой

2. Обильно пролейте соединение проникающей смазкой и оставьте минимум на 15–20 минут, а сильно закисшее — на несколько часов

3. Простучите головку легкими ударами молотка — вибрация разрушает ржавчину в зазоре лучше любой химии

4. Наденьте накидной ключ или головку с воротком, исключив рожковый ключ, который слизывает грани

5. Качните болт сначала на затяжку и только потом на отпуск — раскачка страгивает прикипевшую резьбу

6. Если не идет, прогрейте узел горелкой и пробуйте откручивать теплым, пока металл не остыл

Терпение здесь важнее силы. Чередование смазки, простукивания и нагрева помогает справиться с большинством закисших болтов.

Как выкрутить болт со слизанными гранями

Слизанные грани — классика, особенно на старом крепеже под рожковый ключ. В этом случае головка еще на месте, но цепляться уже не за что.

Рабочие приемы для болта с зализанной головкой такие:

• Экстрактор для головок — специальная головка с обратной агрессивной насечкой, которая вгрызается в грани при отворачивании
• Накидная головка на размер меньше, забитая на болт молотком — грубо, но часто срабатывает
• Газовый ключ или трубный захват, если головка выступает достаточно высоко
• Полотно по металлу — пропил под плоскую отвертку или ударный шлицевой ключ
• Приваренная сверху гайка — самый надежный вариант при наличии сварки

Когда грани лишь слегка зализаны, попробуйте использовать головку меньшего размера. Если же шлиц затерт в круг, без экстрактора для головок или сварки уже не обойтись. Реже всего грани зализываются у болтов с внутренним шестигранником (DIN 912) — ключ входит внутрь головки и не соскальзывает.

Как извлечь обломанный болт или шпильку

Когда болт лопнул, над поверхностью либо остается небольшой выступ, либо не видно ничего. Тактика зависит именно от этого. Выступающий обломок выходит заметно легче, чем утопленный заподлицо.

Если над деталью осталась выступающая часть, сначала пробуют зацепиться за нее, без сверления:

• Накрутите две гайки контргайкой и вращайте за нижнюю — обломок пойдет вместе с ними
• Приварите сверху гайку и выкручивайте за нее, заодно нагрев расклинит резьбу
• Зажмите выступающий остаток газовым ключом, тисками-зажимом или плоскогубцами Vise-Grip
• Сделайте пропил под отвертку, если высоты обломка хватает

Если же болт обломился вровень с поверхностью или утоплен в отверстии, цепляться не за что, и остается два пути — высверливание с экстрактором или полное рассверливание под новую резьбу. Об этом ниже.

Как правильно высверлить сломанный болт

Сверление — самый ответственный этап, потому что увод сверла в сторону испортит родную резьбу детали. Здесь все решает точное попадание в центр и аккуратная работа на малых оборотах.

Высверливают обломок по такой схеме:

1. Спилите или сточите обломок заподлицо, чтобы получилась ровная площадка

2. Точно по центру торца набейте керном лунку — она не даст сверлу увести в сторону

3. Начните тонким сверлом 2–3 мм, держа дрель строго перпендикулярно детали

4. Сверлите на низких оборотах с маслом, без давления и рывков, чтобы не перегреть и не сломать сверло внутри

5. Постепенно расширяйте отверстие сверлами большего диаметра, не доходя до наружной резьбы детали

6. Под установку экстрактора подберите сверло по таблице, обычно это 50–70% от диаметра болта

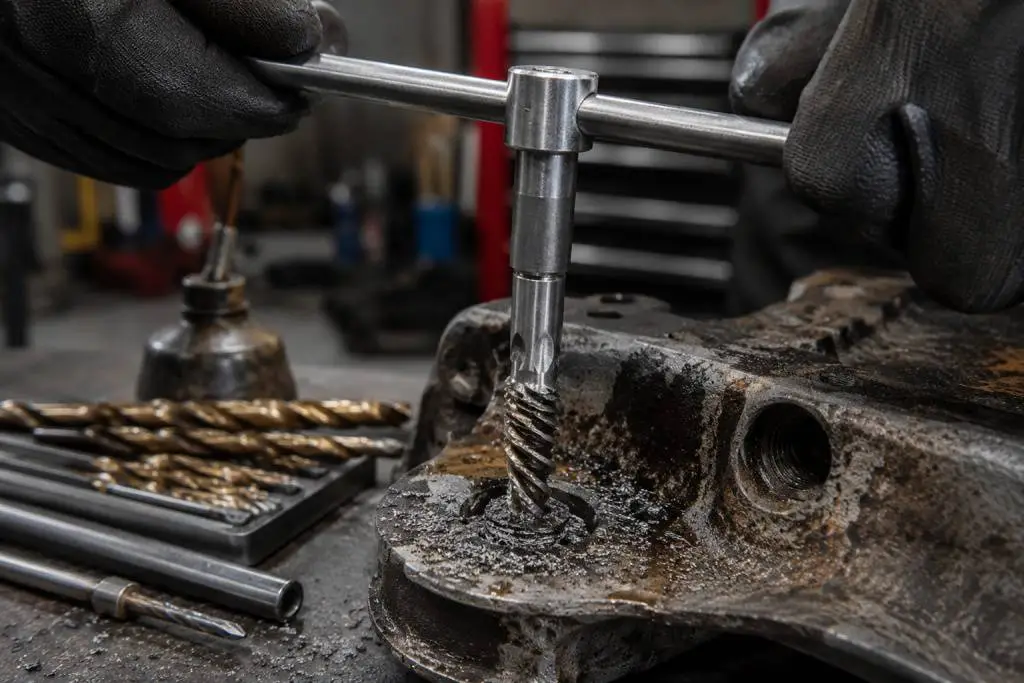

Как выкрутить сломанный болт экстрактором

Экстрактор — это закаленный конус с обратной резьбой или винтовой насечкой. Чем сильнее тянешь на отпуск, тем плотнее он враспор сидит в обломке. Работает прием почти безотказно, если не торопиться.

Извлечение обломка экстрактором:

1. Подберите номер экстрактора под высверленное отверстие согласно маркировке на наборе

2. Вставьте конус в отверстие и легкими ударами молотка осадите его поглубже для надежного зацепа

3. Наденьте вороток или плашкодержатель и медленно вращайте против часовой стрелки

4. Усилие прикладывайте плавно и соосно, без перекосов и рывков

5. Если обломок не страгивается, добавьте проникающей смазки и прогрева, но не давите сверх меры

Главная опасность здесь — сломать сам экстрактор внутри отверстия. Он сделан из очень твердой, а потому хрупкой стали, и обломок каленого экстрактора рассверлить обычным сверлом уже невозможно.

Что делать при повреждении резьбы

Случается, что вместе с обломком из детали выходит и часть резьбы, или ее срывает сверло, ушедшее в сторону. В результате болт в отверстие уже не вкручивается или вкручивается, но не держится.

Варианты восстановления поврежденной резьбы:

• Прогонка метчиком — если витки лишь смяты, метчик правит их и резьба снова держит
• Нарезка резьбы большего диаметра — отверстие рассверливают и ставят болт потолще
• Резьбовая вставка типа Helicoil — в рассверленное гнездо вкручивают спиральную вставку под исходный размер болта
• Футорка или ремонтная втулка — если стенки толстые, ставят переходную втулку с наружной и внутренней резьбой

После любой из операций резьбу обязательно прочищают от стружки и проверяют пробным болтом.

Как избежать поломки болтов

Любую из описанных операций проще предотвратить, чем потом мучиться с обломком. Чтобы крепеж не ломался и не прикипал:

• Затягивайте ответственные соединения динамометрическим ключом по моменту, а не на глаз
• Наносите на резьбу медную или графитовую смазку, особенно на горячих и уличных узлах
• Меняйте ржавый и закисший крепеж сразу, не дожидаясь, пока он лопнет под ключом. Во влажных и уличных узлах ставьте оцинкованные болты или болты из нержавеющей стали — они почти не закисают.
• Подбирайте болт по классу прочности, под серьезную нагрузку выбирайте высокопрочные болты 10.9.
• Откручивая старое соединение, сначала пролейте его смазкой и не спешите с силовым срывом

Частые вопросы

Можно ли без экстрактора выкрутить сломанный болт?

Да, если над поверхностью остался выступающий пенек. Тогда выручают две законтренные гайки, приваренная сверху гайка или газовый ключ. Без экстрактора не обойтись в ситуациях, когда обломок утоплен заподлицо и зацепиться не за что.

Чем смазать прикипевший болт перед откручиванием?

Подойдет проникающая смазка типа WD-40 или специализированный растворитель ржавчины. Главное — дать ей время затечь в резьбу, от 15–20 минут до нескольких часов на сильно закисшем соединении. Из подручного иногда используют тормозную жидкость или керосин, но заводская проникающая жидкость в любом случае эффективней.

Что делать, если экстрактор сломался внутри болта?

Это самый сложный случай. Экстрактор сделан из очень твердой каленой стали, и его обломок обычным сверлом не просверлить — оно только затупится, а отверстие глубже не станет. Выходов остается немного. Можно использовать сверло с твердосплавным наконечником, выполнить электроэрозионную прошивку в мастерской или, если позволяет деталь, рассверлить все гнездо под резьбу большего диаметра.

Как высверлить болт, чтобы не повредить резьбу детали?

Набейте керном лунку, начните тонким сверлом строго перпендикулярно, идите на малых оборотах с маслом и расширяйте отверстие постепенно, не доходя до наружной резьбы гнезда. Спешка и косое сверло — главная причина испорченной резьбы.

Заключение

Начинайте с простых способов — смазка, простукивание, нагрев и раскачка. Если уже зализана головка или болт лопнул, решить проблему можно с помощью экстрактора, двух контргаек или приваренной гайки, которая наваривается прямо на обломок. А когда остаток болта утоплен заподлицо, остается точное вариант высверливания по керну с последующим заходом экстрактора. В любом случае сломанный болт обычно можно выкрутить дома, без станка и сложного оборудования.
